顺锦通风管道简述通风管道的知识大全---加固规定、法兰的选择、咬口形式的适用范围

发布时间:2021-01-20 人气:458

一. 金属风管通风管道加固有何规定

1、圆形风管(不含螺旋风管)直径大于或等于8mm,管段长度大于1250mm或总表面积大于4m时,应采取加固措施;

2、边长大于630mm的矩形风管、边长大于800mm的保温风管、长度大于1250mm的风管、单侧面积大于1.2m的低压风管、大于1.0m的中压风管或高压风管应采取加固措施;

3、不规则椭圆风管补强参照矩形风管进行;

4、风管钢筋可采用波纹钢筋、竖向钢筋、角钢(内外筋)、扁钢、钢筋及内支撑形式;

5、加固的帘线或帘线,排列应整齐,间距应均匀,表面不得有明显变形;

6、角钢钢筋和钢筋应排列整齐、对称均匀,高度应小于或等于风管法兰宽度。角钢、钢筋、风管的铆接应牢固,间距均匀。不宜过大220mm,交叉口应连成一个整体;

7管内支架应与风管固定牢固。各支撑点或风管边缘或法兰之间的间距应均匀,且不大于950 mm;

8当风管补强段长度大于1250mm时,风管补强段长度也应大于1250mm。对于高压系统中金属风管的单咬口,还应采取加固或加固措施,防止咬口扩大和开裂。

二.金属风管连接有何要求?如何选择法兰和螺栓

1金属管道连接规定:

(1)风管板材拼接的咬口缝应错开,不得有十字形拼接缝;

(2) 风管与法兰连接时,如果法兰材料规格和螺栓规格高于规范,会造成一定程度的材料浪费;如果低于规范要求,则难以保证连接的严密性和强度。所用材料的规格应符合有关规定。

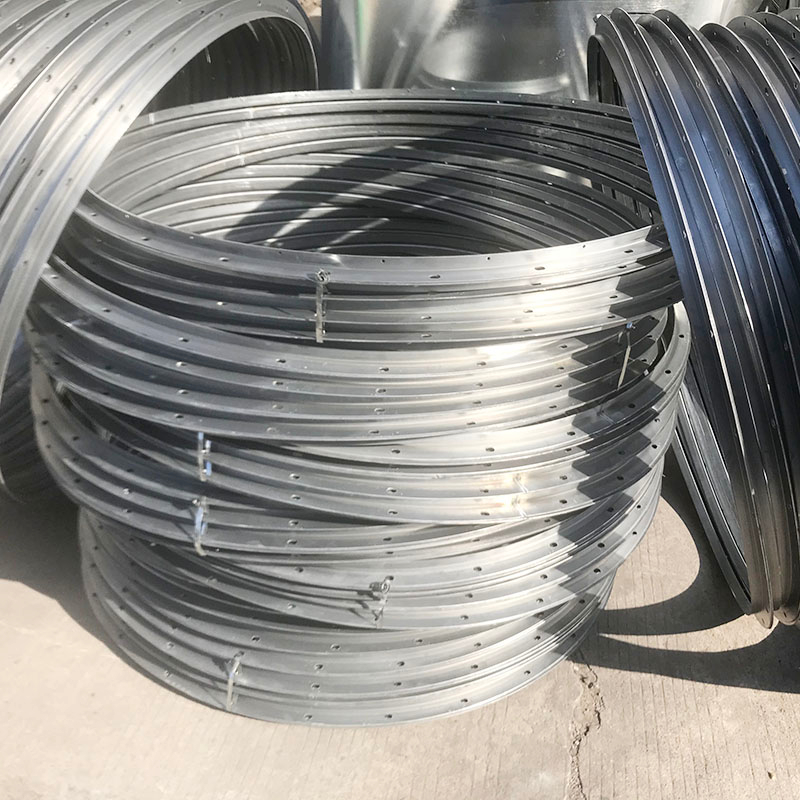

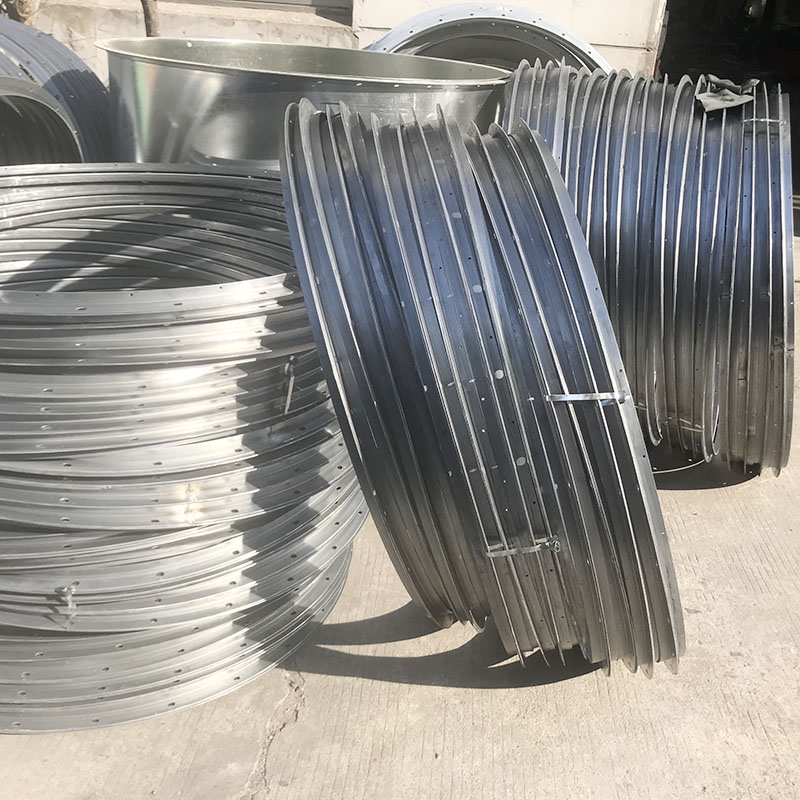

2法兰和螺栓的选择:

(1) 中低压系统风管法兰螺栓与铆钉孔的距离不应大于150mm;高压系统的风管不应大于100mm。

(2) 矩形风管法兰的四角应设有螺孔。

(3) 采用补强法提高风管法兰强度时,可适当放宽法兰材料规范的适用条件。

(4) 无法兰连接风管的薄钢板法兰高度按金属法兰风管的规定执行。

三、金属风管常用咬口连接形式的适用范围是什么,咬口宽度如何确定

1金属风管常见的咬口连接形式如下:

单咬入、垂直咬入、组合角咬、角咬、纽扣咬等,其中:

(1) 单咬口主要适用于圆形风管的拼板和闭口;

(2) 垂直咬入主要适用于圆弯管或直管的管接头咬入;

(3) 组合角咬合主要适用于矩形风管、弯管、三通管、四通管的咬接;

(4) 角咬口常用于矩形直管、有净化要求的空调系统的角咬口,有时也用于弯管或三通管的角咬口接头;

(5) 扣件咬口是矩形风管的主要咬口形式,有时用于弯头、三通或四通管。
